SWBS-500N SWBS-700N SWBS-800N SWBS-1000N SWBS-1500N

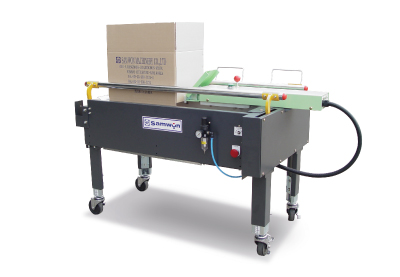

SWBS-500N

SEMI - AUTOMATIC

SWBS-700N

PACK POINT SHAPING

Model : SWBS-500N Model : SWBS-700N

반자동 제함기(Semi-automatic box folding machine)

박스를 성형하여 올려놓으면 자동으로 접지가 이루어짐 간단하고 편리한 제함기로서 테이핑기와 병행하여 작업의 효율을 높일 수 있는 기종임 좁은 공간에서 작업라인 직접 연결하여 사용 할 수 있어 박스 공급을 효율적으로 할 수 있음

(Units : mm) 제품명 SWBS-500N SWBS-700N 기계치수 (L)1600, (W)830, (H)670~800, (FL) 700 포장규격 (L)200~600, (W)200~500, (H)120~500 생산속도 MAX. 8~13 Box/Minute 규격변환방식 NOMAL POINT PACK POINT 기계중량 94kg 공압사양 5kg/cm2 처리과정

---

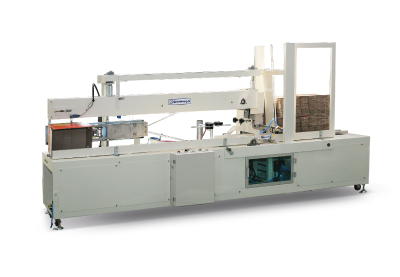

SWBS-800N

AUTOMATIC

I-테이핑(일자형) 자동 제함기(I-Taping machine Automatic box shaping machine)

카톤 박스의 자동적인 공급과 성형, 사면 접지 및 봉함, 배출의 전 과정을 주앙제어 시스템에 의하여 완전 자동으로 이루어지는 고성능 제함기 단순한 구조로 고장이 없음 사이즈 변경이 자유로움 테이프 및 박스 소진시 알람 기능 PLC 컨트롤 제어

인증서 등록번호 등록일 산업자원부 물류표준인증 M-048-3 2005.08.29 (Units : mm) 제품명 SWBS-800N SWBS-800H 기계치수 (L)3350, (W)800, (H)1730, (FL)650~690 포장규격 (L)270~340, (W)170~190, (H)370~410 봉함방식 OPP TAPE 50mm (BOTTOM) HOT MELT 구동방식 CHAIN GEAR DRIVING 진공패드 2EA 규격변환방식 HANDLE 박스허용수량 MAX. 70 LOADED 생산속도 MAX. 14 BOX/minute 공압사양 250~350kpa(5~6kg/cm2), 300L/min 전원사양 220/380V 3Phase, 60Hz, MOTOR 0.2Kw x 2 처리과정 선택사항 OUTPUT BOX STANDUP DEVICE (W750 X L800) EASY REMOVE TAPE (LICENSE)

---

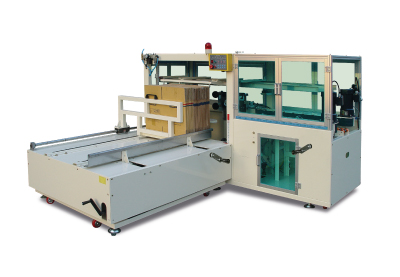

SWBS-1000N

AUTOMATIC

자동 제함기(Automatic box shaping machine)

카톤 박스의 자동적인 공급과 성형, 하면 접지 및 봉함, 배출의 전 과정을 주앙제어 시스템에 의하여 완전 자동으로 이루어지는 고성능 제함기 단순한 구조로 고장이 없음 사이즈 변경이 자유로움 테이프 및 박스 소진시 알람 기능 PLC 컨트롤 제어 기계 커버화 - Aluminum Profiles

인증서 등록번호 등록일 특허증 10-0689239 2007.02.23 산업자원부 물류표준인증 M-048-3 2005.08.29 (Units : mm) 제품명 SWBS-1000N SWBS-1000S SWBS-1000H 기계치수 BODY (L)2200, (W)820(2280), (H)1445, (FL)720 MAGEZIN (L)1460, (W)1200, (H)720 포장규격 (L)300~500, (W)200~370, (H)150~500 봉함방식 OPP TAPE 50mm STAPLE HOT MELT 구동방식 SIDE PUSHER + SIDE BELT DRIVING 진공패드 4EA FOR BOX FRETTING (VACUUM USE) 규격변환방식 Adjustment by handle 박스허용수량 MAX. 120 LOADED 생산속도 MAX. 8 Box/Minute MAX. 5 Box/Minute 기계중량 788kg 공압사양 490~589kpa(5~6kg/cm2), 500L/min 전원사양 220/380V 3Phase, 60Hz, MOTOR 0.2Kw x 2 처리과정 선택사항 EASY REMOVE TAPE (LICENSE)

---

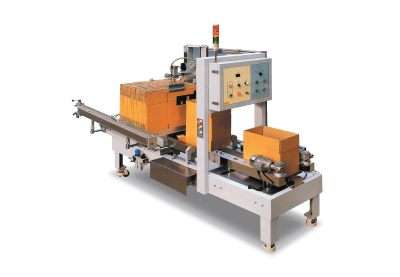

SWBS-1500N

AUTOMATIC

전자동 제함기(Box former (automatic))

충격 흡수 장치가 있어 최대의 방음 핀 픽업 장비에 의한 에러가 없음 높은 효율성 14box/minute 수동으로 박스 치수 쉽게 변경 가능

(Units : mm) 제품명 SWBS-1500N 기계치수 (L)3600, (W)1050, (H)1800, (FL)550 포장규격 (L)200~500, (W)180~400, (H)120~350 봉함방식 OPP TAPE 50mm 구동방식 PUSHER + SIDE BELT DRIVING Forming style PIN PICK-UP TYPE 생산속도 10-12 BOX/minute (Special Order : MAX 20 BOX/minute) 기계중량 560kg 공압사양 6 bar (201/1cpm) 전원사양 220/380V 3Phase, 60Hz, MOTOR 0.2Kw x 2 처리과정 선택사항 EASY REMOVE TAPE (LICENSE)

---
